简析斜床身数控车床与平身数控车床的差异

返回列表 来源: 发布日期: 2018.02.24

斜床身数控车床是一种高精度、高效率的自动化机床。配备多工位刀塔或动力刀塔,机床就具有广泛的加工艺性能,可加工直线圆柱、斜线圆柱、圆弧和各种螺纹、槽、蜗杆等复杂工件,具有直线插补、圆弧插补各种补偿功能,并在复杂零件的批量生产中发挥了良好的经济效果。那么从中就能得知,斜床身数控车床比平床身数控车床的档次要高。

数控机床是为了适应现代工业生产的批量自动化生产而诞生的,关键词是自动化。平床身数控车床是从普通车床加以简单数控改造而来的,在自动化方面的考虑不全面。斜床身数控车床是根据数控加工的原理开发设计的,针对性很强,在机床的布局、刚性、精度,以及排屑能力方面,都比平床身数控车床有了显著的提高,这些优势是娘胎里带来的先天优势,不是靠制造手段能缩小的。

机床布局对比

平床身数控车床的两根导轨所在平面与地平面平行。斜床身数控车床的两根导轨所在平面则与地平面相交,成一个斜面,角度有30°,45°,60°,75°之分。 从机床侧面看,平床身数控车床的床身呈四方形,斜床身数控车床的床身呈直角三角形。很明显,在相同导轨宽度的情况下,斜床身的X向拖板比平床身的要长,应用在车床的实际意义是可以安排更多的刀位数。

切削刚性对

斜床身数控车床的截面积要比同规格平床身的大,即抗弯曲和抗扭能力更强。斜床身数控车床的刀具是在工件的斜上方往下进行切削,切削力与工件的重力方向基本一致,所以主轴运转相对平稳,不易引起切削振动,而平床身数控车床在切削时,刀具与工件产生的切削力与工件重力成90°,容易引起振动。

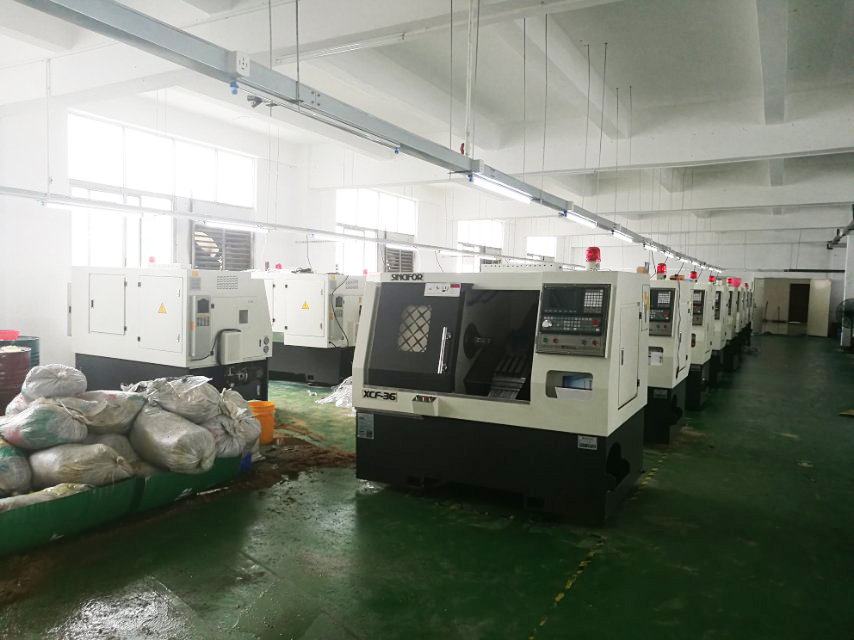

斜床身数控车床

机床加工精度对比

数控车床的传动丝杆是高精度的滚珠丝杆,丝杆与螺母之间的传动间隙很小,但也不是说没有间隙,而只要有间隙,当丝杆向着一个方向运动后再反向传动时,难免会产生反向间隙,有反向间隙就会影响数控车床的重复定位精度,从而影响加工精度。斜床身数控车床的布局直接可以影响X方向滚珠丝杆的间隙,重力直接作用于丝杆的轴向,使传动时的反向间隙几乎为零。平床身数控车床的X方向丝杆不受轴向重力影响,间隙无法直接消除。这就是设计给斜床身数控车床带来的先天精度优势。

排屑能力对比

由于重力的关系斜床身数控车床不易产生缠绕刀具,利于排屑;同时配合中置丝杆和导轨防护钣金,可以避免切屑在丝杆和导轨上堆积。 斜床身数控车床一般都配置自动排屑机,可以自动清除切屑,增加工人的有效工作时间。平床身的结构很难加设自动排屑机。

自动化生产对比

机床刀位数的增加,自动排屑机的配置,实际上都是为自动化生产打基础。一人值守多台机床,一直是机床发展的方向。斜床身数控车床再增设铣削动力头、自动送料机床或者机械手,自动上料,一次装夹完成所有的切屑工序,自动下料,自动排屑,就成了工作效率极高的自动数控车床。平床身数控车床的结构在自动化生产方面处于劣势。

江门市盛亿数控机械有限公司是数控车床生产厂家。主要生产高速度、高精度、高效益数控车床,配备日本三菱系统、台湾新代系统、台湾丝杆、台湾直线导轨、台湾主轴。主营产品有:斜床排刀机,车铣复合机,刀塔排刀机等。服务热线:400-0368-968
